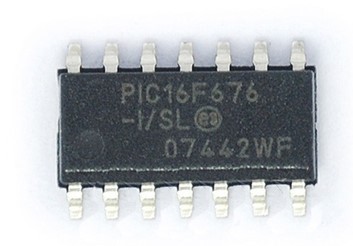

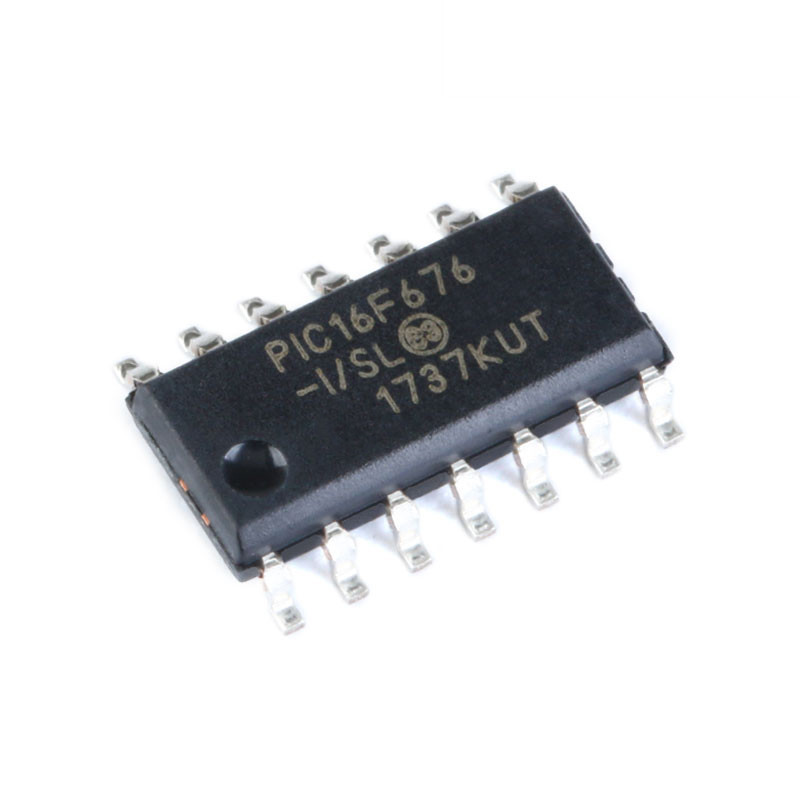

PIC16F676 Mikroçip PIC16F6 Serisi Mikrodenetleyiciler IC 8bit PIC16F630 CMOS MCU Entegre devreler PIC16F676-I/SL
PIC16F676 Mikroçip PIC16F6 Serisi Mikrodenetleyiciler IC 8bit PIC16 CMOS MCU Entegre devreler PIC16F676-I/SL
PIC16F630/ PIC16F676 14-Pin, Flash Tabanlı 8-Bit CMOS Mikrodenetleyiciler IC Özelliği:
|
Kategori
|
Entegre Devreler (IC'ler)
|
|
Gömülü - Mikrodenetleyiciler IC
|
|
|
Mfr
|
Mikroçip Teknolojisi
|
|
Diziler
|
PIC16F
|
|
paket
|
tüp/makara
|
|
Parça Durumu
|
Aktif
|
|
Çekirdek İşlemci
|
resim
|
|
Çekirdek boyutu
|
8 bit
|
|
Hız
|
20MHz
|
|
bağlantı
|
-
|
|
çevre birimleri
|
Kararma Algılama/Sıfırlama, POR, WDT
|
|
G/Ç Sayısı
|
12
|
|
Program Hafıza Boyutu
|
1,75 KB (1K x 14)
|
|
Program Hafıza Tipi
|
FLAŞ
|
|
EEPROM Boyutu
|
128x8
|
|
RAM Boyutu
|
64x8
|
|
Gerilim - Besleme (Vcc/Vdd)
|
2V ~ 5.5V
|
|
Veri Dönüştürücüler
|
A/D 8x10b
|
|
Osilatör Tipi
|
Dahili
|
|
Çalışma sıcaklığı
|
-40°C ~ 85°C (TA)
|
|
Montaj tipi
|
Yüzey Montajı
|
|
Paket / Kasa
|
14-SOIC (0,154", 3,90mm Genişlik)
|
|
Temel Ürün Numarası
|
PIC16F676
|
Açıklama:
Yüksek Performanslı RISC CPU: Sadece 35 Öğrenilecek Talimat - Dallar hariç tüm tek döngülü talimatlar
Çalışma Hızı: - DC – 20 MHz osilatör/saat girişi - DC – 200 ns komut döngüsü
Kesinti Yeteneği
8 seviyeli Derin Donanım Yığını
Doğrudan, Dolaylı ve Göreli Adresleme modları
Özel Mikrodenetleyici Özellikleri:
Dahili ve Harici Osilatör Seçenekleri - Hassas Dahili 4 MHz osilatör fabrikada ±%1'e kalibre edilmiştir - Kristaller ve rezonatörler için Harici Osilatör desteği - Uyku modundan 5 s uyandırma, 3.0V, tipik
Güç Tasarruflu Uyku modu • Geniş Çalışma Voltaj Aralığı – 2.0V - 5.5V
Endüstriyel ve Genişletilmiş Sıcaklık Aralığı
Düşük Güçte Açılışta Sıfırlama (POR)
Açılış Zamanlayıcısı (PWRT) ve Osilatör Başlatma Zamanlayıcısı (OST)
Kararma Tespiti (BOD)
Güvenilir Çalışma için Bağımsız Osilatörlü Watchdog Zamanlayıcı (WDT)
Çoklanmış MCLR/Giriş pini
Pin Değişiminde Kesinti
Bireysel Programlanabilir Zayıf Pull-up'lar
Programlanabilir Kod Koruması
Yüksek Dayanıklılık Flaş/EEPROM Hücresi
100.000 yazma Flash dayanıklılığı
1.000.000 yazma EEPROM dayanıklılığı
Flash/veri EEPROM saklama: > 40 yıl
Düşük Güç Özellikleri:
Bekleme Akımı: - 1 nA @ 2.0V, tipik
Çalışma Akımı: - 8,5 A @ 32 kHz, 2,0V, tipik - 100 A @ 1 MHz, 2,0V, tipik
Watchdog Zamanlayıcı Akımı - 300 nA @ 2.0V, tipik
Timer1 Osilatör Akımı: - 4 A @ 32 kHz, 2.0V, tipik
Çevresel Özellikler:
Bireysel Yön Kontrollü 12 I/O Pin
Doğrudan LED Sürücü için Yüksek Akım Yuvası/Kaynak
Analog Karşılaştırıcı modülü ile: - Bir analog karşılaştırıcı - Programlanabilir çip üzerinde karşılaştırıcı voltaj referansı (CVREF) modülü - Cihaz girişlerinden programlanabilir giriş çoğullama - Karşılaştırıcı çıkışına dışarıdan erişilebilir
Analogdan Dijitale Dönüştürücü modülü (PIC16F676): - 10 bit çözünürlük - Programlanabilir 8 kanallı giriş - Voltaj referans girişi
Timer0: 8-bit Programlanabilir Ön Ölçekleyici ile 8-bit Zamanlayıcı/Sayaç
Gelişmiş Zamanlayıcı1: - Ön ölçekleyicili 16 bit zamanlayıcı/sayıcı - Harici Kapı Giriş modu - INTOSC modu seçiliyse, LP modunda OSC1 ve OSC2'yi Zamanlayıcı1 osilatörü olarak kullanma seçeneği
İki pin aracılığıyla Devre İçi Seri ProgramlamaTM (ICSPTM)
Çevre ve İhracat Sınıflandırmaları
| BAĞLANMAK | TANIM |
|---|---|
| RoHS Durumu | ROHS3 Uyumlu |
| Nem Hassasiyet Seviyesi (MSL) | 3 (168 Saat) |
| REACH Durumu | REACH Etkilenmedi |
| ECCN | 3A991B1A |
| HTŞ | 8542.32.0071 |
Tam PIC serisi Mikrodenetleyici IC 8-Bit 20MHz 1.75KB (1K x 14) FLASH 14-PDIP, örneğin PIC16F630-I/P PIC16F676-I/P uzun süreli olarak mevcuttur. ic@icschip.com ile iletişime geçmekten memnuniyet duyarız.
