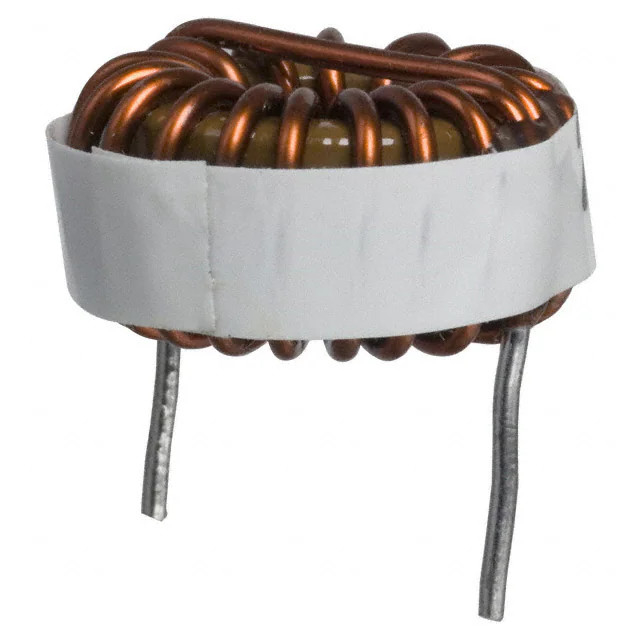

220UH Toroidal Bobin İndüktörü 6.8A Elektrik İndüktörü 61 MOHM Yüksek Akım
220UH Toroidal Bobin İndüktörü
,Toroidal Bobin İndüktörü 6.8A
,Elektrik İndüktörü 61 MOHM
2300HT-221-H-RC Yüksek Sıcaklık, Yüksek Akım Toroid İndüktörler
220UH 6.8A 61 MOHM Maks Radyal Yatay Sabit İndüktörler
Tipik uygulamalar:
• Yüksek çalışma sıcaklığı ortamları
• DC/DC dönüştürücüler
• Çıkış bobinleri
• EMI filtreleri
Özel Özellikler:
• Yüksek sıcaklık derecesi - +200 °C'ye kadar
• Düşük manyetik radyasyon
• Yüksek akım kapasitesi
• Yatay veya dikey montaj mevcuttur
• Düşük maliyetli
• Çalışma sıcaklığı: -55 ila +200 °C
notlar
* Nominal Idc, 50 °C'lik bir sıcaklık artışına neden olur
** -RC'den önce montaj stili için -H veya -V'yi takın Örnek: 2300HT-100-H-RC
Özellikler:
| Parça numarası | 2300HT-221-H |
Kategori | İndüktörler, Bobinler, Şoklar |
Sabit İndüktörler | |
Mfr | Bourns Inc. |
Diziler | 2300HT |
paket | toplu |
Parça Durumu | Aktif |
Tip | toroidal |
Malzeme - Çekirdek | Demir tozu |
İndüktans | 220 µH |
Hata payı | ±%15 |
Mevcut Derecelendirme (Amper) | 6.8 Bir |
Akım - Doygunluk (Isat) | - |
ekranlama | korumalı |
DC Direnci (DCR) | 61mOhm Maks |
Q @ Frekans | - |
Frekans - Kendi Kendine Rezonans | - |
Derecelendirmeler | - |
Çalışma sıcaklığı | -55°C ~ 200°C |
Endüktans Frekansı - Test | 1 kHz |
Montaj tipi | Deliğin içinden |
Paket / Kasa | Radyal, Yatay (Açık) |
Tedarikçi Cihaz Paketi | - |
Boyut / Boyut | 1.280" Çap (32.51mm) |
Yükseklik - Oturan (Max) | 0,650" (16,51 mm) |
Temel Ürün Numarası | 2300HT |
2300HT-221-H-RC Yüksek Sıcaklık, Yüksek Akım Toroid İndüktörleri boyutu:
2300HT Serisi indüktörlerin parça numarası:
| 2300HT-1R2-RC 1,2 38,7 1,0 0,002 0,56 1,18 0,066 |
| 2300HT-1R8-RC 1,8 34,6 1,5 0,003 0,56 1,18 0,066 |
| 2300HT-2R7-RC 2,7 31,6 2,2 0,003 0,56 1,18 0,066 |
| 2300HT-3R9-RC 3,9 29,2 3,1 0,004 0,56 1,18 0,066 |
| 2300HT-4R7-RC 4,7 27,3 3,7 0,004 0,56 1,18 0,066 |
| 2300HT-5R6-RC 5,6 25,8 4,3 0,005 0,56 1,18 0,066 |
| 2300HT-6R8-RC 6,8 24,5 5,1 0,005 0,56 1,18 0,066 |
| 2300HT-8R2-RC 8,2 24,3 6,0 0,005 0,56 1,18 0,066 |
| 2300HT-100-RC 10 23,3 7,2 0,006 0,56 1,18 0,066 |
| 2300HT-120-RC 12 22,4 8,5 0,006 0,56 1,18 0,066 |
| 2300HT-150-RC 15 20,8 10,3 0,007 0,56 1,18 0,066 |
| 2300HT-180-RC 18 20,2 12,2 0,007 0,56 1,18 0,066 |
| 2300HT-220-RC 22 19,0 14,5 0,008 0,56 1,18 0,066 |
| 2300HT-270-RC 27 14,3 19,2 0,014 0,53 1,14 0,053 |
| 2300HT-330-RC 33 13,6 23,0 0,015 0,53 1,14 0,053 |
| 2300HT-390-RC 39 13.0 26,7 0,017 0,53 1,14 0,053 |
| 2300HT-470-RC 47 10.0 34,7 0,028 0,52 1,13 0,042 |
| 2300HT-560-RC 56 9,7 40,8 0,030 0,52 1,13 0,042 |
| 2300HT-680-RC 68 9,2 48,5 0,034 0,52 1,13 0,042 |
| 2300HT-750-RC 75 9,0 52,6 0,036 0,52 1,13 0,042 |
| 2300HT-820-RC 82 8,8 57,4 0,037 0,52 1,13 0,042 |
| 2300HT-101-RC 100 8,3 68,3 0,041 0,56 1,17 0,042 |
| 2300HT-121-RC 120 8,0 80,5 0,045 0,56 1,17 0,042 |
| 2300HT-151-RC 150 7,5 97,9 0,050 0,56 1,17 0,042 |
| 2300HT-181-RC 180 7,2 114,5 0,055 0,56 1,17 0,042 |
| 2300HT-221-RC 220 6.8 136.6 0.061 0.56 1.17 0.042 |
| 2300HT-271-RC 270 6,5 163,2 0,067 0,56 1,17 0,042 |
| 2300HT-331-RC 330 4.9 218.3 0.10 0.54 1.16 0.037 |
| 2300HT-391-RC 390 4.7 252.8 0.13 0.54 1.16 0.037 |
| 2300HT-471-RC 470 4,5 297,9 0,14 0,54 1,16 0,037 |
| 2300HT-561-RC 560 3.4 389.1 0.24 0.53 1.14 0.027 |
| 2300HT-681-RC 680 3,2 461.4 0,27 0,53 1,14 0,027 |
| 2300HT-821-RC 820 3,1 545,2 0,30 0,53 1,14 0,027 |
| 2300HT-102-RC 1000 2.9 648.2 0.33 0.58 1.17 0.027 |
