ATWILC1000 SPI/SDIO'dan WiFi Alıcı-Verici Modülüne ATWILC1000-MR110PB

kategori:
Arduino Geliştirme Kurulu
Fiyat:
Negotiated
Ödeme yöntemi:
T/T, Western Union, PAYPAL
Özellikler
Detaylar:
WiFi 802.11b/g/n Alıcı-Verici Modülü 2.412GHz ~ 2.472GHz Entegre, İzleme Yüzey Montajı
Aile:
IEEE® 802.11 b/g/n Bağlantı Denetleyici Modülü
Kategori:
RF/IF ve RFID-RF Alıcı-Verici Modülleri ve Modemleri
Anten tipi:
Entegre, İz
Sıklık:
2.412GHz ~ 2.472GHz
Montaj tipi:
Yüzey Montajı
Veri hızı:
54 Mb/sn
Güç:
Çıkış 18.7dBm
Duyarlılık:
-94dBm
Paket / Kasa:
Modül
Boyut:
21.72x14.73xmm
Lehimleme bileşimi:
ENIG
Vurgulamak:

ATWILC1000 WiFi Alıcı-Verici Modülü

,

SPI SDIO'dan WiFi Alıcı-Verici Modülüne

,

ATWILC1000-MR110PB

giriiş

ATWILC1000 Mikroçip SPI/SDIO - Wi-Fi Alıcı-Verici Modülü ATWILC1000-MR110PB ATWILC1000-MR110UB



ATWILC1000 Mikroçip SPI/SDIO - Wi-Fi Alıcı-Verici Modülü ATWILC1000-MR110PB ATWILC1000-MR110UB



Genel Bakış:



SmartConnect ATWILC1000, bir IEEE 802.11 b/g/n IoT bağlantı denetleyici modülüdür.



ATWILC1000, basit bir SPI/SDIO-Wi-Fi arayüzü ile minimum kaynak gereksinimi ile Microchip AVR/SMART MCU'lar, SMART MPU'lar ve diğer işlemcilere bağlanır.

ATWILC1000, 46 Mbps UDP ve 28 Mbps TCP/IP'ye kadar test edilmiş çıktı sağlayan tek akışlı 1x1 802.11n modunu destekler.

ATWILC1000, tam entegre bir Güç Amplifikatörü, LNA, Anahtar ve Güç Yönetimine sahiptir.Gereken tek harici saat kaynağı, yüksek hızlı bir kristal veya osilatördür.

ATWILC1000, Linux, RTOS veya Baremetal Ortamlarında kullanılabilir.



Özellikleri:

ATWILC1000 -IEEE® 802.11 b/g/n Bağlantı Denetleyici Modülü:

IEEE 802.11 b/g/n (1 × 1)
Entegre Güç Amplifikatörü (PA) ve Gönderme/Alma (T/R) anahtarı
Gelişmiş PHY sinyal işleme ile üstün hassasiyet ve menzil
Wi-Fi Direct®, istasyon modu ve Soft-AP desteği
Kişisel ve kurumsal IEEE 802.11 WEP, WPA ve WPA2 güvenliği desteği
Ana bilgisayar yükünü azaltmak için çip üzerinde bellek yönetimi motoru
Linux işletim sistemi için optimize edilmiş SPI ve SDIO ana bilgisayar arayüzleri
-40°C ila +85°C çalışma sıcaklığı aralığı



Açıklama:

Kategori
RF/IF ve RFID

RF Alıcı-Verici Modülleri ve Modemler
Mfr
Mikroçip Teknolojisi
Diziler
-
paket
Bant ve Makara (TR)
Parça Durumu
Aktif
RF Ailesi/Standart
Wifi
Protokol
802.11b/g/n
Modülasyon
CCK, DSSS, OFDM
Sıklık
2.412GHz ~ 2.472GHz
Veri hızı
54 Mb/sn
Güç çıkışı
18.7dBm
Duyarlılık
-94dBm
Seri Arayüzler
I²C, SDIO, SPI, UART
Anten Tipi
Entegre, İz
Kullanılan IC / Parça
-
Hafıza boyutu
-
Gerilim - Besleme
1.8V ~ 3.6V
Mevcut - Alma
63mA
Akım - Verici
-
Montaj tipi
Yüzey Montajı
Çalışma sıcaklığı
-40°C ~ 85°C
Paket / Kasa
Modül
Temel Ürün Numarası
ATWILC1000



Daha fazla parça numarası:
ATWILC1000B-UU-T
ATWILC1000-MR110UB-T
ATWILC1000-MR110UB
ATWILC1000-MR110PB-T
ATWILC1000-MR110PB
ATWILC3000-MR110CA

Alternatif Ürünler:
atwilc3000,atwinc1500,atwinc3400,atwilc1000-ic

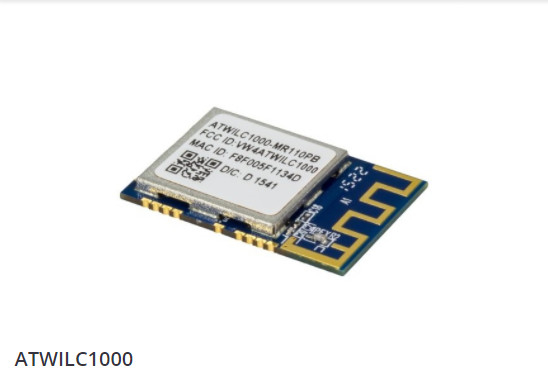

Görüntüler:



ATWILC1000 SPI/SDIO'dan WiFi Alıcı-Verici Modülüne ATWILC1000-MR110PBATWILC1000 SPI/SDIO'dan WiFi Alıcı-Verici Modülüne ATWILC1000-MR110PBATWILC1000 SPI/SDIO'dan WiFi Alıcı-Verici Modülüne ATWILC1000-MR110PB

ATWILC1000 SPI/SDIO'dan WiFi Alıcı-Verici Modülüne ATWILC1000-MR110PB



Eşleşen Aksesuarların Parametrikleri:
Anten PCB, U.FL
Bulut İş Ortağı YANLIŞ
Harici PA Kontrolü Numara
Aile Wi-Fi Bağlantı Denetleyicisi
Frekans aralığı 2.412-2.472 MHz
Arayüz SPI, SDIO
Çalışma Sıcaklığı Min. -40C
Çalışma Sıcaklığı Maks. +85C
Çalışma Gerilimi Min. 2.5V
Çalışma Gerilimi Maks. 4.2V
paket Yüzey Montaj Modülü
Pin Sayısı 29
Güç çıkışı 18.6 dBm (802.11g 6 Mbps)
Rx Akım Tüketimi 85mA (802.11n MCS7)
Tx Akım Tüketimi 186mA (802.11n MCS7)
RF Modülü Doğru
RF Alıcı-verici Doğru
Giriş Hassasiyeti -94 (802.11b 1 Mb/sn)
Uyku Modu Mevcut Tüketim 1.25uA
Tip Wi-Fi Modülü





ATWILC1000 ve ATWILC3000, çip düzeyinde bir çözümde mevcuttur. Daha fazlası için lütfen bizimle iletişime geçmekten çekinmeyin.sales@icship.com
