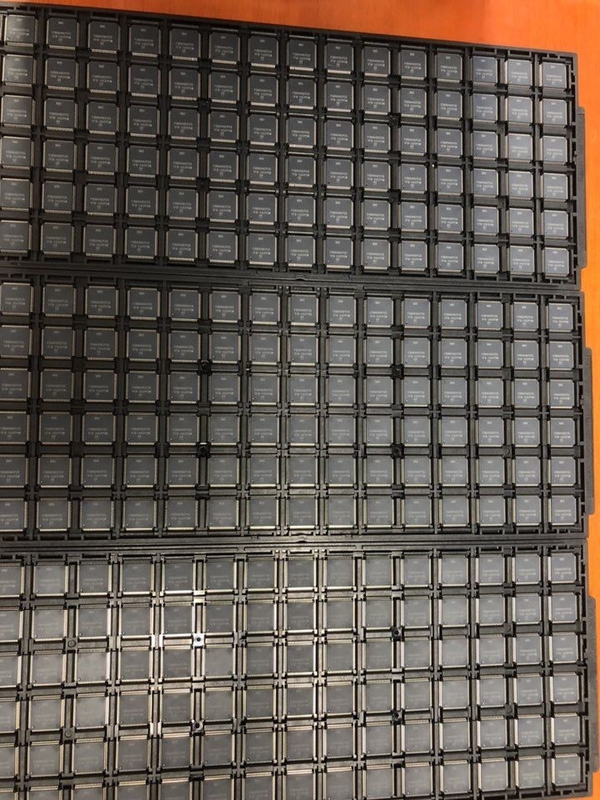

F28M35E20B C2000 Gerçek zamanlı mikro denetleyici IC Texas Instruments MCU ve işlemci

F28M35E20B C2000 Gerçek zamanlı mikro denetleyici IC Texas Instruments MCU ve işlemci

Tanım:

Gerçek zamanlı kontrol alt sistemi, TI'nin endüstri lideri tescilli 32-bit C28x kayan noktalı CPU'sunu temel alır ve hata korumalı ePWM'ler ve kodlayıcılar ve yakalamalar dahil olmak üzere en esnek ve yüksek hassasiyetli kontrol çevre birimlerine sahiptir - tümü TI tarafından uygulandığı şekilde TMS320C2000™ Giriş performansı MCU'ları ve Premium performans MCU'ları.Ek olarak, C28-CPU, verimli Viterbi, Karmaşık Aritmetik, 16-bit FFT'ler ve CRC algoritmalarını uygulayan VCU komut hızlandırıcısının eklenmesiyle geliştirilmiştir.

Concerto ailesi, bağımsız iletişim ve gerçek zamanlı kontrol alt sistemlerine sahip çok çekirdekli bir çip üzerinde sistem mikro denetleyici birimidir (MCU).F28M35x cihaz ailesi, Concerto ailesindeki ilk seridir.

İletişim alt sistemi, endüstri standardı 32-bit Arm Cortex-M3 CPU'yu temel alır ve Ethernet 1588, PHY'li USB OTG, Denetleyici Alan Ağı (CAN), UART, SSI, I2C ve dahil olmak üzere çok çeşitli iletişim çevre birimlerine sahiptir. harici bir arayüz.

Çip üzerinde voltaj regülasyonu ve yedekli saat devresi ile birlikte yüksek hızlı bir analog alt sistem ve ek RAM belleği paylaşılır.Güvenlik hususları arasında Hata Düzeltme Kodu (ECC), eşlik ve kod güvenli belleğin yanı sıra sistem düzeyinde endüstriyel güvenlik sertifikasına yardımcı olacak belgeler de bulunur.

Mikrodenetleyici IC (MCU) ve işlemci Spesifikasyonu:

Özellikler:

Ana Alt Sistem — Arm Cortex-M3
100 MHz'e kadar
Gömülü bellek
512 KB'a kadar flaş (ECC)
32KB'ye kadar RAM (ECC veya parite)
64 KB'a kadar paylaşılan RAM
2KB IPC Mesaj RAM'i
Beş Evrensel Asenkron Alıcı/Verici (UART)
Dört Senkron Seri Arabirim (SSI) ve Seri Çevre Birim Arabirimi (SPI)
İki Birbiriyle Bütünleşik Devreler (I2C'ler)
Hareket Halindeyken Evrensel Seri Veri Yolu (USB-OTG) + PHY
10/100 ENET 1588 MII
İki Denetleyici Alan Ağı, D_CAN, modüller (pin-önyüklenebilir)
32 kanallı Mikro Doğrudan Bellek Erişimi (µDMA)
Çift güvenlik bölgesi (bölge başına 128 bit parola)
Harici Çevre Birimi Arayüzü (EPI)
Mikro Döngüsel Yedeklilik Kontrolü (µCRC) modülü
Dört genel amaçlı zamanlayıcı
İki watchdog zamanlayıcı modülü
Üç harici kesme
Endianness: küçük endian
saat
Çipte kristal osilatör ve harici saat girişi
Dinamik Faz Kilitli Döngü (PLL) oranı değişiklikleri desteklenir
1.2-V dijital, 1.8-V analog, 3.3-VI/O tasarımı
İşlemciler Arası İletişim (IPC)
32 el sıkışma kanalı
Dört kanal IPC kesintileri oluşturur
IPC Mesaj RAM'leri aracılığıyla veri aktarımını koordine etmek için kullanılabilir
74 adede kadar ayrı ayrı programlanabilir, çoklanmış Genel Amaçlı Giriş/Çıkış (GPIO) pini
Sorunsuz G/Ç'ler
Kontrol Alt Sistemi — TMS320C28x 32-bit CPU
150 MHz'e kadar
C28x çekirdek donanımı yerleşik kendi kendini sınama
Gömülü bellek
512 KB'a kadar flaş (ECC)
36KB'ye kadar RAM (ECC veya parite)
64 KB'a kadar paylaşılan RAM
2KB IPC Mesaj RAM'i
IEEE-754 tek duyarlıklı Kayan Nokta Birimi (FPU)
Viterbi, Karmaşık Matematik, CRC Birimi (VCU)
Seri İletişim Arayüzü (SCI)
SPI
I2C
6 kanallı Doğrudan Bellek Erişimi (DMA)
Dokuz Gelişmiş Darbe Genişliği Modülatörü (ePWM) modülü
18 çıkış (16 yüksek çözünürlüklü)
Altı adet 32 ​​bit Gelişmiş Yakalama (eCAP) modülü
Üç adet 32-bit Gelişmiş Dörtlü Kodlayıcı Darbe (eQEP) modülü
Çok Kanallı Tamponlu Seri Bağlantı Noktası (McBSP)
EPI
Bir güvenlik bölgesi (128 bit şifre)
Üç adet 32 ​​bit zamanlayıcı
Endianness: küçük endian
Analog Alt Sistem
Çift 12-bit Analog-Dijital Dönüştürücüler (ADC'ler)
2.88 MSPS'ye kadar
20 kanala kadar
Dört Örnekle ve Tut (S/H) devresi
10-bit Dijital-Analog Dönüştürücü (DAC) ile altı adede kadar karşılaştırıcı
paket
144-Pin RFP PowerPAD™ Termal Olarak Geliştirilmiş İnce Dörtlü Düz Paket (HTQFP)

Sıcaklık seçenekleri:
T: –40°C ila 105°C Bağlantı
S: –40°C ila 125°C Bağlantı
Q: –40°C ila 125°C Serbest Hava (otomotiv uygulamaları için AEC Q100 yeterliliği)

F28M35x Concerto™ MCU'lar Silikon Hataları Silikon Revizyonları E, B, A, 0:

giriiş

Bu belge, F28M35x mikro denetleyicilerinin (MCU'lar) işlevsel özelliklerine yönelik silikon güncellemelerini açıklar.

Güncellemeler şunlar için geçerlidir: • 144-pin PowerPAD™ Termal Olarak Geliştirilmiş İnce Dörtlü Düz Paket, RFP Soneki 2 Cihaz ve Geliştirme Desteği Aracı Adlandırması Ürün geliştirme döngüsündeki aşamaları belirlemek için TI, tüm Concerto MCU cihazlarının parça numaralarına ön ekler atar ve araçları destekler.Her Concerto MCU ticari ailesi üyesi, üç ön ekten birine sahiptir: x, p veya ön ek yok (örneğin, xF28M35H52C1RFPT).Texas Instruments, destek araçları için üç olası önek tanımlayıcısından ikisini önerir: TMDX ve TMDS.Bu önekler, mühendislik prototiplerinden (cihazlar için x öneki ve araçlar için TMDX ile) tam nitelikli üretim cihazları ve araçlarına (cihazlar için ön eksiz ve araçlar için TMDS olmadan) kadar ürün geliştirmenin evrimsel aşamalarını temsil eder.xF28M35... Nihai cihazın elektriksel özelliklerini temsil etmesi gerekmeyen deneysel cihaz pF28M35... Cihazın elektriksel özelliklerine uyan ancak kalite ve güvenilirlik doğrulamasını tamamlamamış son silikon kalıp F28M35... Tam nitelikli üretim cihazı Destek aracı geliştirme evrimsel akış: Henüz Texas Instruments dahili yeterlilik testini tamamlamamış TMDX Geliştirme-destek ürünü TMDS Tam nitelikli geliştirme-destek ürünü x veya p ön ekine sahip cihazlar ve TMDX geliştirme-destek araçları aşağıdaki sorumluluk reddi beyanına göre gönderilir: "Geliştirme ürünü, iç değerlendirme amaçlıdır."Üretim cihazları ve TMDS geliştirme-destek araçları tam olarak karakterize edildi ve cihazın kalitesi ve güvenilirliği tam olarak gösterildi.TI'nin standart garantisi geçerlidir.Tahminler, x veya p ön ekine sahip prototip cihazların, standart üretim cihazlarından daha yüksek bir arıza oranına sahip olduğunu göstermektedir.Texas Instruments, bu cihazların herhangi bir üretim sisteminde kullanılmamasını tavsiye eder, çünkü beklenen son kullanım hata oranı hala tanımlanmamıştır.Yalnızca nitelikli üretim cihazları kullanılmalıdır.TI cihaz terminolojisi ayrıca cihaz aile adıyla birlikte bir son ek içerir.Bu son ek, paket türünü (örneğin, RFP) ve sıcaklık aralığını (örneğin, T) belirtir.

Mikrodenetleyici IC (MCU) ve işlemci parça numarası:
