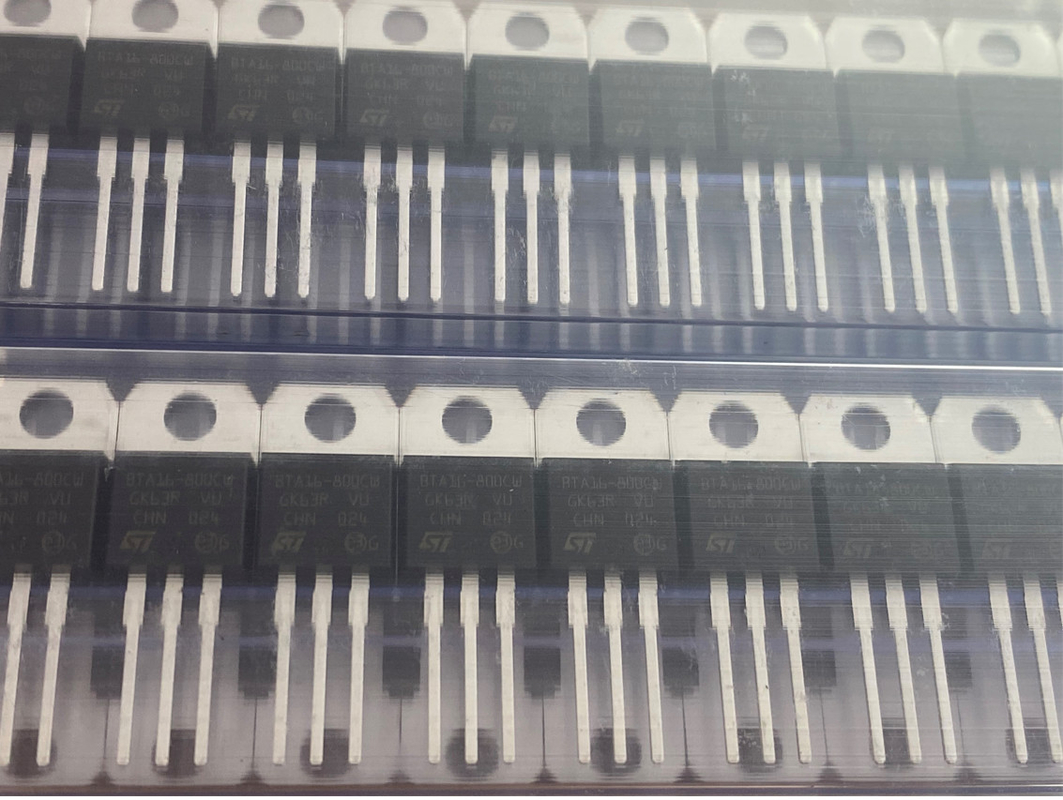

BTA16-800CW BTA16 TRİAK Tristör 800V 16A Ayrık Yarı İletkenler
800V 16A Ayrık Yarı İletkenler
,BTA16 TRIAC Tristör
,BTA16-800CW BTA16
BTA16-800CW TRIAC Standardı 800 V 16 A Açık Delikten TO-220 Ayrık Yarı İletken Ürünler Tristörler
--TRIAC Standardı 800 V 16 A Geçiş Deliği TO-220 T1610, T1635, T1650 BTA16, BTB16
Snubberless™, mantık seviyesi ve standart 16 A Triyak Veri Sayfası
Uygulamalar
• Snubberless versiyonları (BTA/BTB...W ve T1635) özellikle aşağıdakiler için önerilir:
yüksek komütasyon performansları nedeniyle endüktif yüklerde kullanım
• Statik röleler, ışık gibi uygulamalarda açma/kapama veya faz açısı fonksiyonu
dimmerler ve cihaz motor hız kontrolörleri
Açıklama:
Delikten veya yüzeye montajlı paketlerde mevcut olan BTA16, BTB16 ve T1610, T1635 ve T1650 Triyak serileri, genel amaçlı şebeke gücü AC anahtarlama için uygundur.Statik röleler, ısıtma regülasyonu veya asenkron motor yol verme devresi gibi uygulamalarda AÇMA/KAPAMA işlevi olarak kullanılabilirler.Ayrıca, ışık dimmerlerinde ve cihaz motorlarının hız kontrol cihazlarında faz kontrol işlemleri için tavsiye edilirler.Snubberless™ sürümleri (W son eki ve T1610, T1635, T1650), yüksek komütasyon performansları nedeniyle özellikle endüktif yüklerde kullanım için önerilir.
Özellikleri
• Orta akım Triyak
• Klipsli yapıştırma ile düşük ısıl direnç
• Yalıtımlı BTA için düşük ısıl dirençli yalıtım seramiği
• Yüksek komütasyon (4Q) veya çok yüksek komütasyon (3Q, Snubberless™)
kabiliyet
• BTA serisi UL1557 sertifikalı (dosya referansı: 81734)
• Paketler RoHS (2002/95/EC) uyumludur
• Yalıtımlı sekme (BTA serisi, 2500 VRMS olarak derecelendirilmiştir)
N-Kanal 180A (Tc) 200W (Tc) Delikten Geçiş TO-220AB Spesifikasyonu:
Kategori | Ayrık Yarı İletken Ürünler |
tristörler | |
Mfr | ST |
Diziler | BTA16 Serisi |
paket | Tüp |
Parça numarası | BTA16-800CW BTA16-800BW BTA16-800SW BTA16-800BRG BTA16-800CRB BTA16-800CWRB |
Montaj tipi | Deliğin içinden |
Tedarikçi Cihaz Paketi | TO-220AB |
Paket / Kasa | TO-220-3 |
Temel Ürün Numarası | BTA16 |
| BAĞLANMAK | TANIM |
|---|---|
| RoHS Durumu | ROHS3 Uyumlu |
| Nem Hassasiyet Seviyesi (MSL) | 1 (Sınırsız) |
| REACH Durumu | REACH Etkilenmedi |
| ECCN | KULAK99 |
| HTŞ | 8541.29.0095 |
