AD590LH/883B Analog Cihazlar Sıcaklık Sensörü IC AD974ARZ
AD590LH/883B Sıcaklık Sensörü IC
,30V Sıcaklık Sensörü IC
,AD974ARZ Analog Cihazlar IC
AD590LH/883B Analog Cihazlar Sıcaklık Sensörü Analog IC

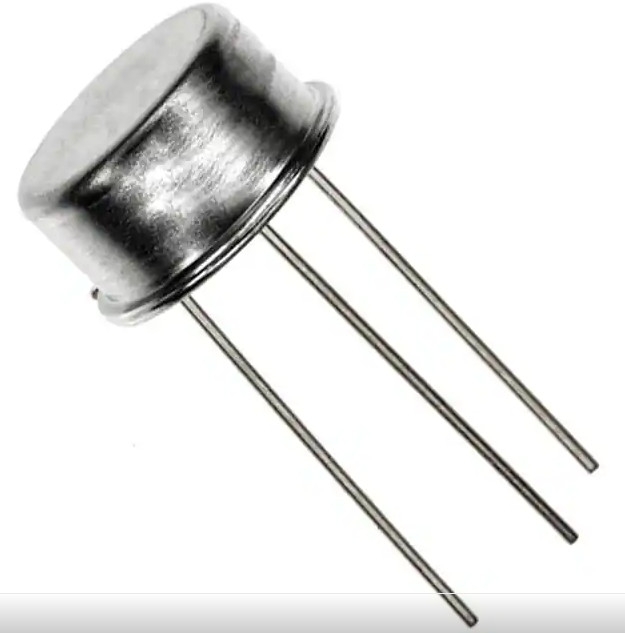

Sıcaklık Sensörü Analog, Lokal -55°C ~ 150°C TO-52-3
SENSÖR ANALOGU -55C-150C TO52-3
Şirket: Angel Technology Electronics Co
Özellikler :
Doğrusal akım çıkışı: 1 μA/K
Geniş sıcaklık aralığı: -55°C ila +150°C
Prob uyumlu seramik sensör paketi
2 terminalli cihaz: voltaj girişi/akım çıkışı Lazerle ±0,5°C'ye ayarlanmış kalibrasyon doğruluğu (AD590M) Mükemmel doğrusallık: tüm aralığın üzerinde ±0,3°C (AD590M) Geniş güç kaynağı aralığı: 4 V - 30 V Kasadan sensör izolasyonu Mevcut 2 uçlu FLATPACK, 4 uçlu LFCSP, 3 uçlu TO-52, 8 uçlu SOIC,
Tanım:
AD590, mutlak sıcaklığa orantılı bir çıkış akımı üreten 2 terminalli bir entegre devre sıcaklık dönüştürücüsüdür.Cihaz, 4 V ile 30 V arasındaki besleme gerilimleri için yüksek empedanslı, 1 μA/K'yi geçen sabit akım regülatörü görevi görür.Çipin ince film dirençlerinin lazerle kırpılması, cihazı 298,2 K'de (25°C) 298,2 μA çıkışa kalibre etmek için kullanılır.AD590, şu anda geleneksel elektrikli sıcaklık sensörlerinin kullanıldığı 150°C'nin altındaki herhangi bir sıcaklık algılama uygulamasında kullanılmalıdır.Destek devresinin ortadan kaldırılmasıyla birlikte monolitik bir entegre devrenin doğal düşük maliyeti, AD590'ı birçok sıcaklık ölçümü durumu için çekici bir alternatif haline getirir.AD590'ı uygularken doğrusallaştırma devresi, hassas voltaj yükselticileri, direnç ölçüm devresi ve soğuk bağlantı kompanzasyonu gerekli değildir.Sıcaklık ölçümüne ek olarak, uygulamalar arasında sıcaklık kompanzasyonu veya ayrık bileşenlerin düzeltilmesi, mutlak sıcaklığa orantılı polarizasyon, akış hızı ölçümü, sıvıların seviye tespiti ve anemometri yer alır.AD590, korumalı ortamlarda hibrit devreler ve hızlı sıcaklık ölçümleri için uygun hale getiren kalıp biçiminde mevcuttur.AD590 özellikle uzaktan algılama uygulamalarında kullanışlıdır.Cihaz, yüksek empedanslı akım çıkışı nedeniyle uzun hatlardaki voltaj düşüşlerine karşı duyarsızdır.İyi yalıtılmış herhangi bir bükümlü çift, alıcı devreden yüzlerce fit uzakta çalışmak için yeterlidir.Çıkış özellikleri ayrıca AD590'ın çoğullanmasını kolaylaştırır: akım bir CMOS çoklayıcı tarafından değiştirilebilir veya besleme voltajı bir mantık kapısı çıkışı tarafından değiştirilebilir.
